電動欄木說明書

產品介紹

主要功能：

1·手動按鈕可作‘升’、‘停’及‘降’操作

2·無線遙控可作‘升’、‘停’、‘降’操作

3·停電后可以手搖啟動欄木桿。

電氣特性：

1·工作電壓：220VAC±10%50HZ

2·主板靜態功耗：3VA

3·使用環境溫度：工業級（-40℃-80℃）

4·按鍵控制輸出負載功率：1000W

5·額定功率：120W

機械特性：

特點：1、直桿采用三角形設計，重心移至正中間，結構更穩定、運行更可靠。

2、功耗小，力量大，四兩撥千斤。本產品電機額定功率為120W，可啟動長達10米的欄桿。

3、機身重量120kg,機箱規格:300×400×1200mm，起落桿時間<10s,可任意角度暫停。

4、道桿前部采用100*45 mm的矩形合金管，雙臂之間采用不銹鋼方架做支撐連接，為雙軸傳動，增加了抗外力的承載，前部單桿采用100*45mm合金管，以降低風阻。

產品性能描述：

主機：由電機、變速機構，曲臂連桿機構，平衡機構，機箱等組成，變速機構采用鑄鋁外殼。

道桿：整體為人字型結構，后部采用鋁合金100mm*45mm的矩形管，雙臂之間采用不銹鋼方管做支撐連接，增強了外力的承載性。前部采用直徑60mm合金圓管加貼反光膜。

控制部分：由按鍵盒、遙控手柄與控制主板組成，以單片機為核心的控制部分具有體積小、功能多，接口簡單、性能穩定、使用方便等優點。道口房到主機用四芯電纜就可滿足供電控制的要求。操作員可在道口房按鍵控制，亦可用遙控器在100米范圍內實現操作，提高了監護的便捷性。

安裝使用說明

土建安裝：

用混凝土澆鑄一50*50*50CM的基礎并與路面齊平，在機箱底座中部預埋鋪設4X1.0mm2控制線線管。挖從道口房到欄木機電纜溝，橫跨鐵軌必須用鍍鋅鋼管防護。

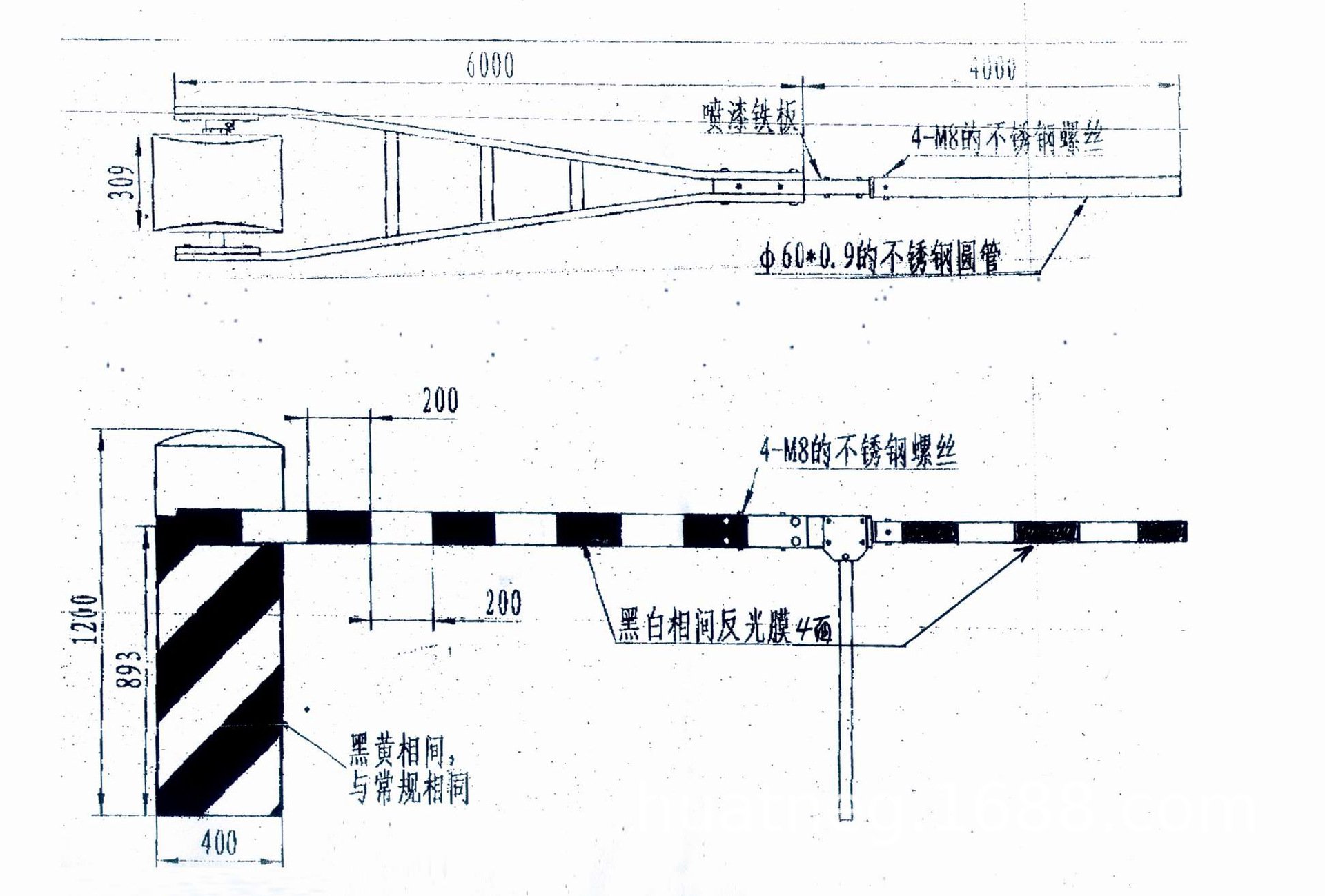

用四個膨脹螺絲按右圖欄木機底座安裝尺寸將電動欄木機固定在混凝土基礎上。

引入接通控制線，并將控制線接至控制室。

手動按鍵接線及遙控操作

按鍵控制器GND ----接欄木機控制板GND

按鍵控制器零線（N） ----接欄木機控制板零線（N）

按鍵控制器火線（L）----接欄木機控制板火線（L）

按鍵控制器通訊 ----接欄木機控制板通訊線

道口按鍵控制盒接220V電源，待所有欄木機控制線及電源線接好后，啟動控制板上手動安健試運行，在未裝欄木桿的狀態下請勿空載運行主機。欄木桿安裝好以后，方可試運行。

正確操作規程

1、落桿：在欄木機開啟狀態下，可按遙控手柄

???健關閉欄木機，或在停止后安???健關閉，請勿在開啟運行過程中按???鍵。

2、停止：欄木機在開啟或關閉運行狀態下可按遙控手柄■停止鍵。

3、起桿：在欄木機關閉狀態下，可按遙控手柄

???健開啟欄木機，或在停止狀態下按

???健開啟，請勿在關閉運行過程中按???鍵

常見故障分析

常見故障	故障原因	故障排除
不能起落桿	1、保險管短 2、通訊線和電源線接錯 3、電源火線零線接反 4、起落桿限位指示燈同時亮	1、更換新保險管 2、按接線圖接線 3、按接線圖接線 4、調好限位磁鐵，并重新斷電
起落桿到位欄桿不平	1、限位磁鐵沒調好	校正磁鐵位置
起落桿限不了位	1、起落桿跳線左、右焊盤連錯 2、限位磁鐵極性反	1、確定左右固定重焊跳線盤 2、確定限位磁鐵極性
起落桿到中途停止	延時時間不夠	1、更換程序
不會自動落桿或自動落桿延時不對	1、撥碼開關設置錯誤	1、設置好撥碼開關
